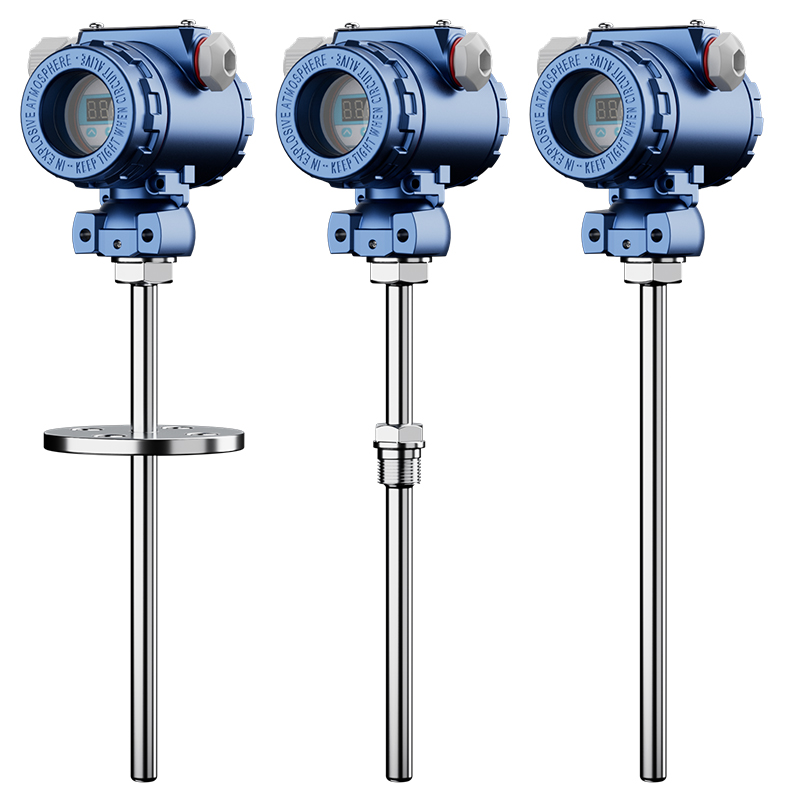

SBWR、SBWZ系列热电偶、热电阻温度变送器是DDZ系列外表中的现场装置式温度变送器单元，与工业热电偶、热电阻配套运用，它选用二线制传输方法(两根导线作为电源输入和信号输出的共用传输线)。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线mA的输出信号.
该温度变送器可直接装置在热电偶、热电阻的接线盒内与之构成一体化结构。它作为新一代测温外表可大规模的运用与冶金、石油、化工、电力、轻工、纺织、食物、国防以及科研等工业部门。
·选用硅橡胶或环氧树脂密封结构，因而耐震、耐湿、适合在恶劣的现场环境装置运用。
·现场装置在热电偶、热电阻的接线mA的输出信号。这样既节省了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰才能；
·适用规模广、既可以与热电偶、热电阻构成一体化现场装置结构，也可当作功用模块装置在检测设备中和外表盘上运用；
·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的类型、分度号、量程进行长途信息办理、组态、变量监测、校准和保护功用；
·智能型温度变送器可按用户实践要调整变送器的显现方向，并显现变送器所测的介质温度、传感器值的改变、输出电流和百分份额；
热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包括调零和热电偶补偿等相关电路。经调零后的信号输入 到运算扩大器进行信号扩大，扩大的信号一路经V/I转换器核算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显现。变送器的线性化电路有两种，均选用反应方法。对热电阻传感器，用正反应方法校对，对热电偶传感器，用多段折线迫临法进行校对。一体化数字显现温度变送器有两种显现方法。LCD显现的温度变送器用两线制方法输出，LED显现的温度变送器用三线、输入信号：热电偶：K、E、J、B、S、T、N。热电阻：Pt100、Cu50、
Cu100(三线制、四线制)。智能型温度变送器的输入信号可通过手持器和PC机恣意设置；
4、接线方法：二线制、三线、显现方法：四位LCD显现现场温度，智能型四位LCD可通过PC机或手持器设定使之显现现场温度、传感器值、输出电流和百分份额中的任一种参数；
6、作业电压：一般类型12V-35V，智能型12V-45V，额外作业电压为24V
7、答应负载电阻：500Ω(24VDC供电)；极限负载电阻R(max)=50(Vmin-12),例如在额外作业电压24V时，负载电阻可在0-600Ω规模内挑选运用。
